Tutorial N°1: Periféricos
Bienvenidos al primer capítulo de nuestra serie de tutoriales de Open Lamborghino, donde descubrirás cómo convertir una placa PCB y un Arduino Nano en un robot seguidor de línea listo para competir. En este módulo inicial, nos centraremos en los componentes básicos que hacen posible la interacción entre tú y tu robot: el botón, el buzzer, el LED y los sensores de línea. Aunque la parte de programación se muestra paso a paso en el video, aquí encontrarás una guía clara y sencilla para entender la función de cada periférico, su ubicación en la placa y los consejos esenciales de soldadura.
Antes de sumergirte en el montaje, prepara tu estación de trabajo: busca un sitio bien iluminado, ventilado y despejado. Ten a mano el cautín, el alicate de corte, soldadura de estaño y gafas de protección. Organizar los materiales —pin headers hembra y macho, botón momentáneo, resistencia de 10 kΩ, buzzer pasivo, dos sensores de línea y, por supuesto, tu Arduino Nano— te permitirá avanzar sin interrupciones.

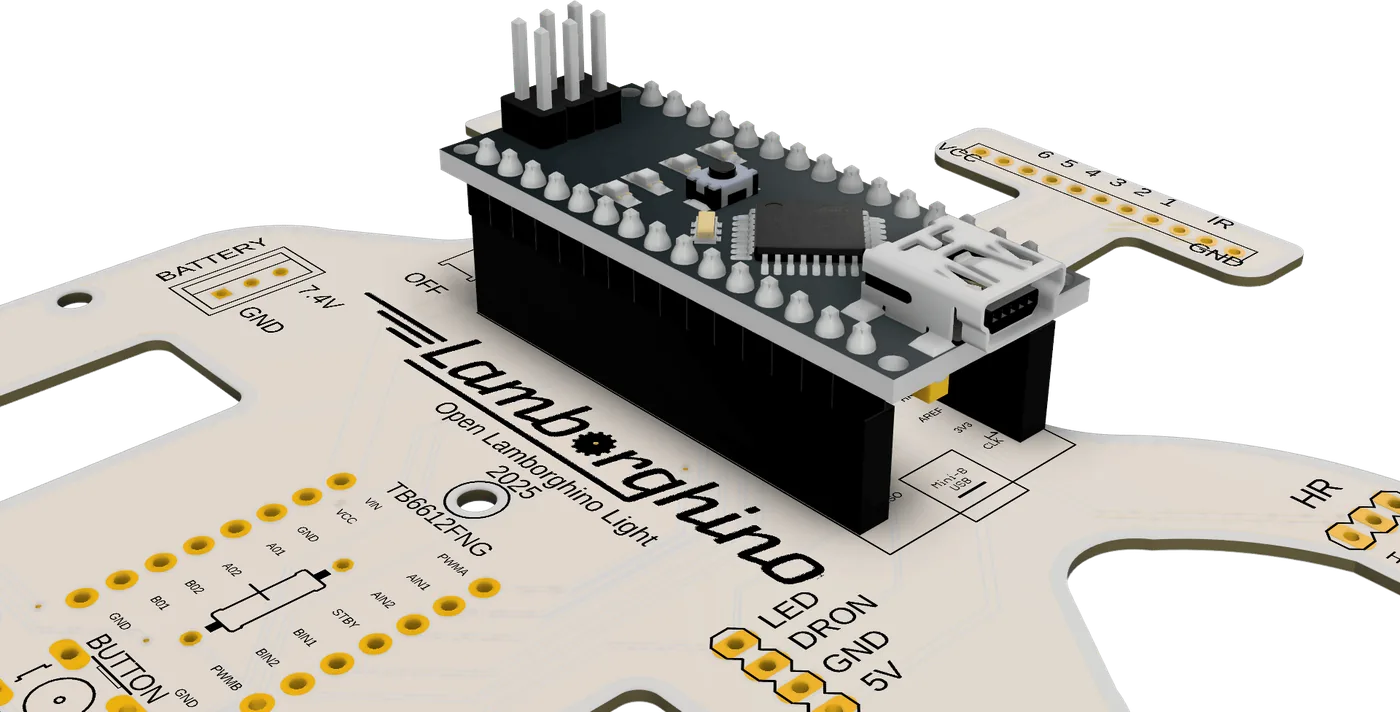

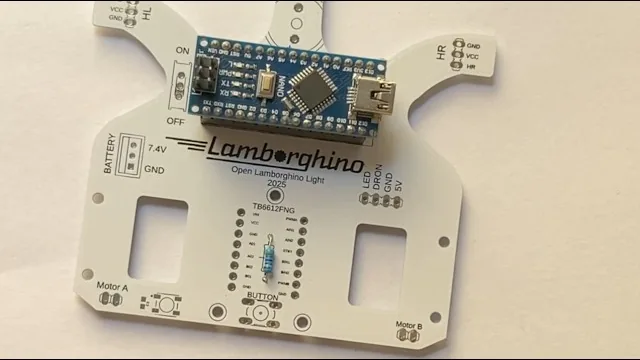

El primer paso es instalar el conector de 15 pines que servirá de base para el Arduino. Soldar cada pata con cuidado garantizará un acople firme y evitará problemas de contacto. A continuación, montarás el botón y la resistencia de pull‑up, elementos que permiten enviar señales digitales sin “ruido” y con lecturas estables, incluso cuando no se presiona el interruptor.
El buzzer pasivo añadirá una capa de retroalimentación sonora: un simple tono de prueba te indicará si la placa está recibiendo bien las órdenes. El LED integrado en el pin 13, por su parte, actuará como un semáforo de estado, parpadeando al inicio para confirmar que tu Arduino está vivo y comunicándose correctamente con el computador.
Los verdaderos protagonistas de la futura navegación en pista son los sensores de línea. Doblarás las patas de un pin header macho, montarás cada módulo infrarrojo y los soldarás alineados con la base de la placa. Estos sensores miden contrastes en el suelo, devolviendo valores analógicos que, en siguientes capítulos, permitirán al robot “ver” y seguir la línea.
Aunque aquí no entraremos en líneas de código, entenderás cómo fluye el proceso: iniciar cada periférico, verificar su respuesta y preparar todo para el bucle de lectura de datos. Al final de este tutorial, tu Open Lamborghino estará equipado, probado y listo para enfrentarse al reto de detectar y seguir una pista de manera autónoma. ¡Manos a la obra y disfruta de la magia de darle vida a tu primer robot competitivo!
